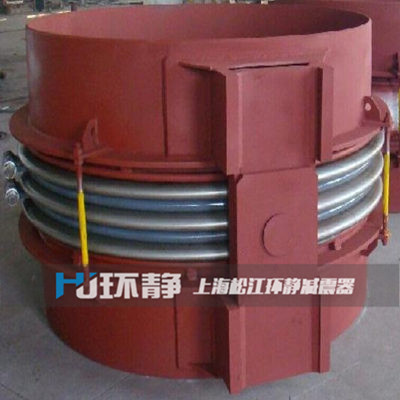

铰链波纹补偿器习惯上也叫伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。通过销轴的连接使得它能够实现单个平面内的角向位移，两个配对使用的话就能实现管道的横向位移。
【产品名称】：JJL型铰链型波纹补偿器
【产品别名】：铰链型补偿器 铰链波纹补偿器
【产品规格】：【DN32mm-DN4000mm】
【产品压力】：0.6-2.5MPa
【产品】：
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
在线咨询
购买热线：021-6999-0533
铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量很大。性能稳定，使用寿命长。两端连接方式均为焊接。
1、铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况，符合设计要求。
2、铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、铰链型补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、组装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
据了解，上海航天能源股份有限公司是一家专业从事气态能源营运技术和设备的研制、开发、生产、销售、服务的跨行业、多元化集团性企业，自一九九六年起至今被连续认定为上海市技术企业。公司作为中国航天上海基地所属机构，汇聚了航空航天工业所具有科技优势、人才优势以及管理优势，在气态能源的产品提供及服务领域取得了可喜的成就。
该项目总投资45348万元，分三期建设。一期工程主要建设2台20t/h的燃气蒸汽锅炉，满足园区现有的蒸汽需求，预计在3月31日完工。项目全部建成运营后后，在满负荷运行条件下，每年可发电3.1亿kWh，产蒸汽71.3万吨，年经济效益约4600万元。
上海环静向乐亭多元化多元化能源项目供应的铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量很大。性能稳定，使用寿命长。两端连接方式均为焊接。
请点击图片看大图
| 编号 | 名称 | 数量 |
| 1 | 波纹管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 立板 | 4 |
| 4 | 销轴 | 1 |
| 5 | 拉板 | 2 |
| 6 | 中间管 | 1 |
请点击图片看大图
|
通径 Diameter DN |
波数 Number of wave |
压力等级Pressure grade Mpa |
||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||
|
长度Length mm角向补偿量Angular compensation angular unit mm度刚度angular unit Stiffness N.m/
|
||||||
| 150 | 4 | 600/±6.1/12 | 600/±5.0/23 | 600/±4.3/36 | 600/±3.47/76 | 600/±3.0/87 |
| 200 | 600/±8.9/23 | 66/±6.4/50 | 650/±5.1/115 | 650/±4.3/115 | 700/±3.5/278 | |
| 250 | 600/±6.8/36 | 600/±4.9/79 | 650/±3.6/200 | 650/±3.3/320 | 700/±3.8/489 | |
| 300 | 650/±7.2/36 | 650/±4.9/109 | 650/±4.0/278 | 750/±3.5/488 | 750/±3.2/594 | |
| 350 | 650/±7.0/49 | 650/±3.9/109 | 700/±3.3/314 | 750/±2.8/765 | 800/±2.7/832 | |
| 400 | 650/±5.5/78 | 660/±4.2/123 | 700/±3.5/502 | 750/±2.6/987 | 850/±3.0/1186 | |
| 450 | 750/±5.0/98 | 750/±3.4/293 | 750/±2.9/754 | 850/±2.9/1675 | 1000/±2.2/1312 | |
| 500 | 750/±5.1/121 | 750/±3.3/469 | 750/±2.2/987 | 850/±1.9/1532 | 1000/±2.3/2145 | |
| 600 | 850/±6.1/187 | 850/±4.4/399 | 900/±3.2/1869 | 1000/±2.9/1150 | 1100/±2.0/2254 | |
| 700 | 850/±5.9/185 | 850/±4.2/577 | 950/±3.8/768 | 1100/±3.0/1507 | ||
| 800 | 900/±5.5/455 | 900/±3.4/764 | 1000/±3.9/1665 | 1100/±2.6/2987 | ||
| 900 | 900/±4.9/364 | 900/±3.3/1054 | 1100/±3.8/1562 | 1200/±2.2/3398 | ||
| 1000 | 1000/±5.1/948 | 1000/±3.2/2020 | 1100/±2.9/5648 | 1200/±2.5/5064 | ||
| 1100 | 1000/±4.2/765 | 1000/±3.1/2525 | 1100/±2.8/7589 | 1300/±2.6/7356 | ||
| 1200 | 1000/±4.1/769 | 1000/±2.8/3386 | 1200/±3.1/9870 | 1400/±2.9/7598 | ||
| 1400 | 1100/±3.1/1336 | 1100/±2.2/5648 | 1200/±2.2/16630 | |||
| 1500 | 1100/±3.9/1864 | 1100/±2.1/6489 | 1300/±2.5/13353 | |||
专业制造、专业服务，环静为你创造更多价值 !
不断提升服务质量，精益求精，“真诚的服务”是环静永恒的主题。环静严格按照 要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此环静做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到规定要求，宽度超过标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
1、守信合同，保证及时供货，随时保持与客户联系
2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、环静产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高环静的产品质量与服务质量。
1、客户采购清单请传真至 021-69990536 E-mail：huanjing@huanjingjz.com，或来电咨询 021-69990533。
2、收到客户采购清单，为客户提供产品型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
